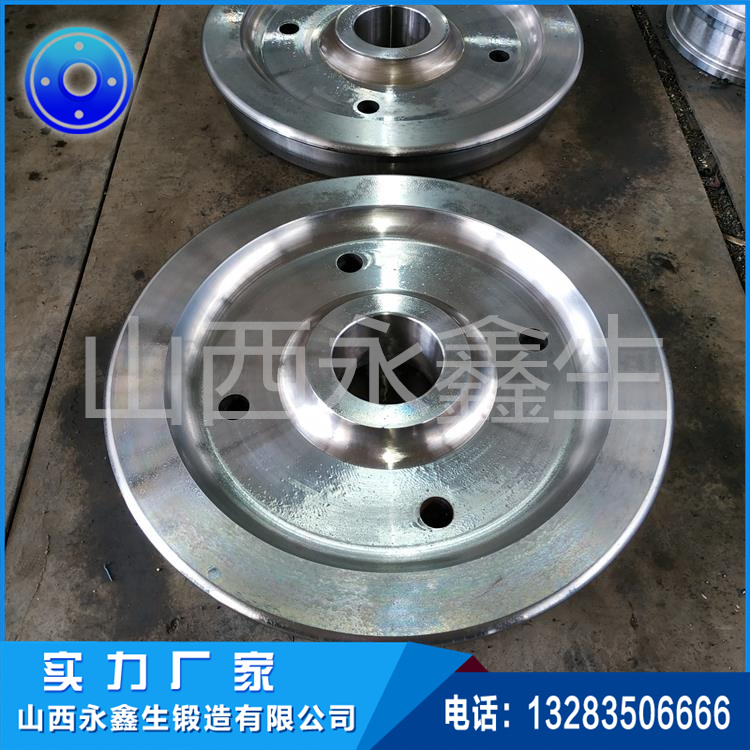

車輪鍛件徑向鍛造工藝編制
車輪鍛件徑向鍛造工藝的編制需要綜合考慮材料特性、產品結構、設備能力及工藝參數優化。以下是詳細的行車輪工藝編制步驟和要點：
1. 工藝前準備
1.1 產品分析
·
圖紙審查：明確車輪的幾何尺寸（直徑、厚度、輪緣/輪輻結構）、公差要求（如徑向跳動、端面平行度）及非加工面位置。
·
·
材料選擇：常用材料包括碳鋼（如AAR-M-201）、合金鋼（如35CrMo）、或高鐵用車輪鋼（如CL60）。需確認材料的鍛造溫度區間、流動應力及相變特性。
·
·
工藝目標：確定鍛件為凈成形或半精加工，后續是否需要熱處理（如調質）或機加工。
·
1.2 設備選型
·
徑向鍛機選擇：根據車輪尺寸選擇錘頭數量（4-8個）、打擊頻率（如200-400次/分鐘）及公稱壓力（如20-100MN）。例如，大型火車車輪可能需要多錘頭高精度徑向鍛機。
·
·
輔助設備：配套加熱爐（感應加熱或燃氣爐）、模具冷卻系統、自動送料裝置等。
·
2. 工藝設計核心步驟
2.1 坯料設計
·
初始坯料計算：基于體積守恒原則，考慮火耗（通常1-3%）。例如，采用圓柱形坯料時，直徑需略小于輪轂內徑，高度根據變形比（如3:1）確定。
·
·
預成形設計：對于復雜車輪（如帶輪輻），可能需預先鐓粗、沖孔或軋制預制坯。
·
2.2 加熱工藝
·
分段加熱：低溫預熱（800-900℃）避免熱應力，后升至始鍛溫度（如碳鋼1100-1200℃）。終鍛溫度需高于再結晶溫度（如碳鋼≥850℃）。
·
·
控溫要求：采用紅外測溫儀實時監控，避免過燒或脫碳。
·
2.3 徑向鍛造參數
·
變形分配：分3-5道次完成，每道次變形量控制在20-30%以內。例如：
·
o
第1道次：輕壓定位，初步成形輪轂。
o
o
中間道次：逐步擴展輪緣，控制金屬流向。
o
o
終鍛道次：精整尺寸，消除橢圓度。
o
·
錘頭運動：采用同步徑向進給+軸向送進（如每轉進給2-5mm），確保均勻變形。
·
·
模具設計：模塊化錘頭適配不同車輪型號，型槽需考慮回彈補償（如0.1-0.3%過盈）。
·
2.4 冷卻與后續處理
·
控冷工藝：空冷（低碳鋼）或噴霧冷卻（合金鋼），避免馬氏體轉變。
·
·
熱處理：正火+回火（細化晶粒），或等溫退火（消除殘余應力）。
·
3. 關鍵工藝控制點
·
尺寸精度：在線激光測量儀監控外徑，超差時動態調整錘頭壓力。
·
·
組織性能：通過鍛造比（≥4）保證流線連續，避免輪輻與輪轂交界處折疊。
·
·
殘余應力：采用熱校形或振動時效處理。
·
4. 常見問題及對策
·
缺陷預防：
·
o
偏心：坯料對中誤差需＜0.5mm，采用液壓夾持機構。
o
o
表面裂紋：控制終鍛溫度，避免低溫鍛造。
o
·
模具磨損：滲氮處理錘頭表面，壽命可達5000-8000件。
·
5. 工藝驗證與優化
·
模擬分析：使用DEFORM或QForm模擬金屬流動，優化道次分配。
·
·
試生產：首件進行UT探傷及金相檢驗，調整參數后小批量驗證。
·
示例工藝卡（簡版）
工序 | 參數 | 控制要求 |
下料 | Φ300mm×150mm（35CrMo） | 重量公差±0.5% |
加熱 | 1150℃±20℃，保溫2h | 芯表溫差≤50℃ |
徑向鍛造 | 4錘頭，6道次，終鍛溫度900℃ | 每道次變形量25% |
冷卻 | 坑冷（覆蓋砂） | 冷卻速率≤30℃/min |
熱處理 | 860℃正火+600℃回火 | 硬度HBW220-250 |
通過系統化的工藝設計和嚴格的過程控制，可確保行車輪鍛件的高尺寸一致性及力學性能，滿足軌道交通或重型機械的苛刻工況需求。
